Ketebalan Dinding Minimum untuk Aluminium Tuangan Pasir: Panduan Reka Bentuk Praktikal

Model CAD anda menunjukkan pendakap aluminium yang kemas dengan dinding 2 mm, dan faundri memetiknya pada tiga kali harga yang dijangkakan. Sebabnya mudah: kebanyakan kedai tuangan pasir menganggap 3 mm (kira-kira 0.120 in) sebagai ketebalan dinding minimum praktikal untuk aluminium, dan 4.8 mm (3/16 in) sebagai nilai yang sebenarnya mereka mahu lihat pada bahagian pengeluaran. Dinding 2 mm tidak mustahil, tetapi ia mengubah tuangan rutin menjadi sensitif. Masa pengisian menjadi kritikal, tetingkap suhu penuangan mengecil, dan kadar penolakan meningkat.

Kesimpulan sebelum anda menghantar cetakan ke faundri: reka bentuk kepada 3 mm untuk ciri-ciri kecil yang disetempatkan seperti tulang rusuk dan bos; sasaran 4 hingga 5 mm untuk dinding am dan bahagian struktur; dan hanya menolak lebih nipis apabila bahagian itu kecil, mudah, dan faundri mengesahkan ia boleh menjalankan kerja. Artikel ini menerangkan dari mana nombor itu datang, butiran reka bentuk yang mana yang menaikkan lantai, dan apakah kecacatan yang berlaku jika anda mengabaikannya.

Nombor Di Sebalik Peraturan Ibu Jari

Kumpulan rujukan faundri dan rujukan reka bentuk dalam julat yang sama. Rujukan reka bentuk kejuruteraan biasanya menyenaraikan sekurang-kurangnya 2.5 mm (0.100 in) untuk web dan dinding aluminium dalam tuangan pasir. Faundri pengeluaran biasanya memetik 3.0 mm (0.120 in) sebagai minimum standardnya untuk dinding am, dengan 3.8 mm (0.150 in) hingga 4.6 mm (0.180 in) disyorkan untuk pengisian yang boleh dipercayai. Kawasan terpencil yang sangat kecil boleh turun kepada kira-kira 2.3 mm (0.090 in), manakala bahagian yang sangat besar selalunya memerlukan sekurang-kurangnya 6.4 mm (0.250 in) kerana jarak isi acuan dan tingkah laku pemejalan berubah mengikut skala.

Tiada nombor tunggal yang sesuai dengan setiap pekerjaan. Minimum yang disebut hanyalah titik permulaan; had praktikal bergantung pada bahagian geometri, aloi, media pasir, reka bentuk gating, dan kawalan proses faundri. Gunakan jadual di bawah sebagai rujukan, kemudian sahkan dengan faundri khusus yang akan memetik bahagian anda.

Mengapa Tuangan Pasir Aluminium Mempunyai Lantai Ketebalan

Aluminium cair pada suhu menuang biasa antara 680 dan 760 °C adalah cecair, tetapi tidak terhingga. Dalam acuan pasir, logam mesti bergerak melalui sistem gating dan mengisi keseluruhan rongga sebelum bahagian depan membeku. Bahagian nipis meningkatkan nisbah permukaan kepada isipadu, yang mempercepatkan pembekuan dan mengalirkan haba daripada cair. Apabila bahagian hadapan aliran menyejuk di bawah suhu kritikal, ia berhenti bergerak.

Tiga pembolehubah proses menetapkan lantai sebenar pada ketebalan dinding:

• Kecairan logam: suhu penuangan yang lebih tinggi meningkatkan keupayaan isian tetapi meningkatkan pengambilan gas dan pengoksidaan, jadi faundri mengehadkan sejauh mana mereka boleh menolaknya.
• Media acuan: pasir hijau adalah menjimatkan tetapi mempunyai kekuatan dan kebolehtelapan yang lebih rendah. Pasir tanpa bakar (terikat secara kimia) adalah lebih tegar, membenarkan bahagian nipis sedikit, dan lebih disukai untuk kemasan permukaan dan kawalan dimensi yang lebih baik.
• Penyuapan dan pemejalan: dinding nipis membeku dengan cepat, manakala bahagian bersebelahan yang lebih tebal kekal cair lebih lama dan boleh menarik logam suapan daripadanya, mewujudkan keliangan pengecutan di kedua-dua kawasan.

Butiran Reka Bentuk Yang Menaikkan Minimum Praktikal

Walaupun dinding itu sendiri melebihi 3 mm, peraturan reka bentuk faundri boleh mengurangkan ketebalan dinding yang berkesan atau mewujudkan keadaan yang membuat bahagian nipis gagal. Ini adalah butiran yang paling kerap menolak reka bentuk minimum ke atas.

Draf Sudut

Setiap permukaan menegak memerlukan sudut draf supaya corak boleh ditarik balik dari pasir. Sudut 1 hingga 2 darjah pada dinding luar dan 2 hingga 3 darjah pada dinding dalaman adalah tipikal. Di atas ketinggian dinding 50 mm, draf 2 darjah menghilangkan kira-kira 1.7 mm dari satu hujung ketebalan nominal. Jika anda bermula pada 3 mm, satu hujung dinding jatuh ke arah 2 mm, iaitu di bawah lantai praktikal.

Jejari Sudut

Sudut dalaman yang tajam ialah penumpu tegasan dan titik panas di mana keliangan pengecutan terbentuk. Jejari yang besar juga membantu pengaliran pasir semasa membuat acuan. Sebagai peraturan, gunakan jejari dalam sekurang-kurangnya sama dengan ketebalan dinding tempatan; nisbah 1.5 kali ketebalan dinding adalah lebih selamat.

Peralihan Bahagian

Perubahan mendadak daripada bahagian tebal kepada nipis adalah punca biasa salah larian dan air mata panas. Pastikan ketebalan dinding seragam yang mungkin. Apabila perubahan tidak dapat dielakkan, peralihan secara beransur-ansur dengan tirus atau jejari, mengekalkan nisbah antara bahagian bersebelahan pada atau di bawah 3:1.

Bos, Rusuk dan Persimpangan Web

Bos mencipta jisim terpencil berat yang memerlukan logam suapan selepas dinding nipis di sekelilingnya membeku. Tulang rusuk hendaklah lebih nipis daripada dinding yang disokongnya, secara tradisinya 60 hingga 80 peratus daripada ketebalan dinding bersebelahan, jadi tulang rusuk itu mengeras terlebih dahulu dan dinding yang lebih berat boleh memberinya makan. Persimpangan dua dinding di rusuk mewujudkan kepekatan jisim tempatan; tambah jejari dan pastikan ketebalan rusuk di bawah dinding utama untuk mengelakkan keliangan.

Kecacatan Yang Muncul Apabila Dinding Terlalu Nipis

Reka bentuk di bawah minimum tidak hanya menjadikan tuangan lebih sukar untuk dihasilkan; ia menghasilkan kecacatan yang boleh dikenali yang menambah kos sekerap dan melambatkan penghantaran.

• Kesilapan dan penutupan sejuk: cair membeku sebelum rongga terisi, meninggalkan tepi yang tidak lengkap atau garis aliran kelihatan. Ini adalah kegagalan yang paling biasa dengan dinding aluminium nipis.
• Keliangan gas: bahagian nipis memerangkap gas apabila logam membeku; aluminium juga menyerap hidrogen dalam keadaan cair, dan laluan makan kecil di dinding nipis tidak boleh menolak gas keluar.
• Koyakan panas: apabila dinding nipis menyejuk dan menguncup lebih cepat daripada bahagian berat yang disambungkan, kawasan yang dihalang boleh koyak di persimpangan, terutamanya pada peralihan tajam.

Ketiga-tiga kecacatan berkongsi satu sifat: ia adalah sporadis. Dinding nipis boleh berjalan dengan baik dalam kumpulan percubaan, kemudian gagal seketika dalam pengeluaran kerana suhu menuang, kelembapan pasir atau keadaan ambien hanyut. Itulah sebabnya faundri memetik harga yang lebih tinggi untuk dinding sub-minimum.

Toleransi, Elaun Pemesinan dan Pengecutan

Ketebalan dinding bukan satu-satunya dimensi yang patut disahkan. Toleransi tuangan pasir dan gelagat pengecutan secara langsung mempengaruhi sama ada bahagian, termasuk bahagian paling nipisnya, kekal dalam spesifikasi.

• Toleransi dimensi: untuk bahagian sehingga kira-kira 300 mm, dimensi linear selalunya berkisar antara ±0.5 hingga ±1.5 mm bergantung pada ciri dan media acuan. Dinding nipis akan beralih dalam sampul surat itu, jadi jangan reka bentuk dinding ke tahap minimum mutlak jika toleransi pada bahagian akhir penting.
• Elaun pemesinan: jika muka akan dimesin, tinggalkan 1.5 hingga 2.5 mm stok. Periksa bahawa ketebalan dinding selepas pemesinan kekal melebihi tahap minimum faundri; jika tidak, pemutus tidak mempunyai peluang praktikal untuk memenuhi lukisan.
• Elaun pengecutan: pengecutan pemejalan aluminium adalah kira-kira 1.3 peratus (kira-kira 5/32 in setiap kaki). Pembuat corak mengimbangi ini, tetapi jika anda mewarisi corak sedia ada, sahkan bahawa ketebalan dinding akhir selepas pampasan pengecutan masih memenuhi sasaran reka bentuk.

Menerapkan Disiplin Ketebalan Yang Sama pada Sistem Bangunan Aluminium

Pemikiran yang sama yang membuat reka bentuk tuangan pasir yang baik juga menghasilkan produk bangunan aluminium yang baik. Bingkai bilik matahari dengan ketebalan dinding bersaiz kecil melencong di bawah beban salji; mullion dinding tirai dengan ketebalan bahagian yang terlalu sedikit gagal dalam pengiraan beban angin; ambang tingkap dengan dinding nipis mengundang masalah pemeluwapan dan saliran. Pembeli dan arkitek jarang bertanya tentang ketebalan dinding minimum apabila memesan tingkap, tetapi soalan itu patut mendapat perhatian yang sama yang mereka akan berikan cetakan tuangan.

Dongcheng mereka bentuk dan mengeluarkan tingkap aluminium, pintu, bilik matahari, pagar dan dinding tirai dengan ketebalan bahagian yang dipilih daripada pengiraan struktur, bukan tekaan menjimatkan bahan. Pengeluaran mengikut prosedur pengurusan kualiti ISO9000, jadi ketebalan profil, rawatan permukaan dan pemasangan diseragamkan. The Sistem bilik matahari bingkai A dengan reka bentuk saliran pantas , sebagai contoh, menggunakan geometri bumbung yang dioptimumkan dengan profil struktur bersaiz untuk beban salji dan angin tempatan. The dinding tirai aluminium yang dibina dengan kayu , sebaliknya, bergantung pada mullions dan transom yang ketebalan dindingnya menyumbang kepada beban angin, pergerakan seismik dan pengembangan haba. Logik yang sama berlaku untuk tingkap gelongsor aluminium , di mana ketebalan dinding profil menjejaskan sesak udara, rintangan air dan ketahanan jangka panjang.

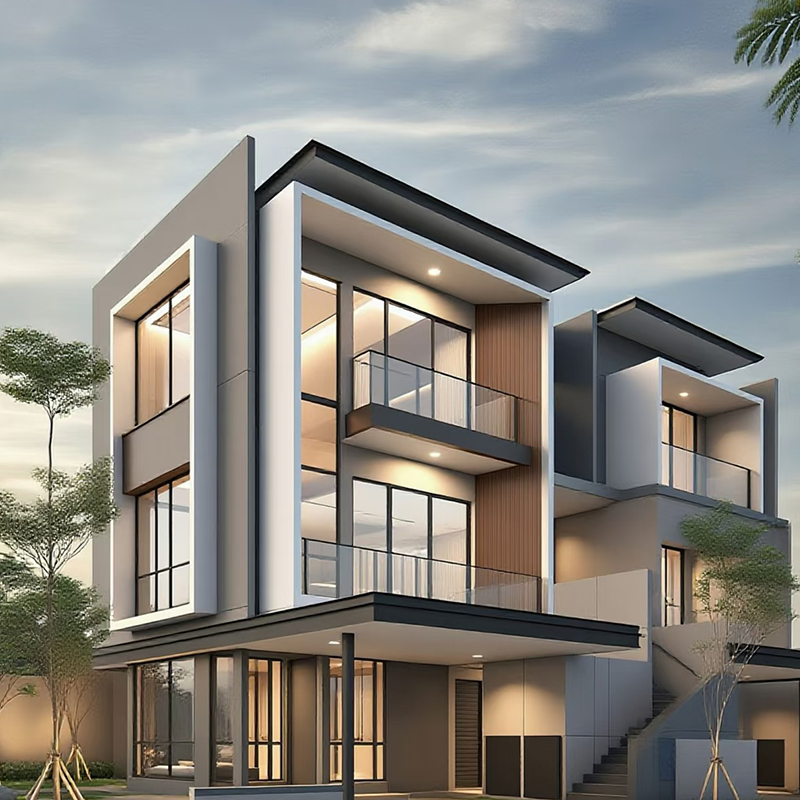

Pembekal Dinding Tirai Binaan Kayu Aluminium Borong, Syarikat - Zhejiang Dongch Dongcheng ialah Pembekal dan Syarikat Dinding Tirai Binaan Kayu Aluminium Borong di China, Dinding Tirai Aluminium Binaan Kayu, juga dikenali sebagai... Lihat Produk →
